ภายในหม้อแปลงไฟฟ้าที่เติมน้ำมันทุกตัว การต่อสู้อย่างเงียบ ๆ กับไฟฟ้าขัดข้องยังคงเกิดขึ้นอย่างต่อเนื่อง ขดลวดของหม้อแปลงไฟฟ้ามีแรงดันไฟฟ้าสูงและน้ำมันจะไหลเวียนเพื่อระบายความร้อนและเป็นฉนวน แต่น้ำมันเพียงอย่างเดียวไม่เพียงพอ ระหว่างการหมุนของขดลวด ระหว่างขดลวดและแกนกลาง และระหว่างขดลวดและถัง มีชั้นของวัสดุที่เรียบง่ายที่ทำหน้าที่ที่สำคัญที่สุดประการหนึ่งในทั้งระบบ: กระดาษคราฟท์ฉนวนไฟฟ้า หากไม่มีเอกสารนี้ หม้อแปลงไฟฟ้าจะเสียหายภายในไม่กี่นาที กระดาษนี้มีสิ่งกีดขวางไดอิเล็กทริกที่ป้องกันการพังทลายของไฟฟ้า และทำเช่นนั้นได้ในขณะที่ทนต่ออุณหภูมิที่จะทำให้กระดาษธรรมดาเสื่อมคุณภาพภายในไม่กี่ชั่วโมง มันคือฮีโร่ที่ไม่มีใครพูดถึงของวัสดุฉนวนไฟฟ้าบนหม้อแปลงชนิดน้ำมัน
กระดาษคราฟท์ฉนวนไฟฟ้าตอบสนองความต้องการฉนวนทั่วไปของหม้อแปลงชนิดน้ำมันได้อย่างไร? คำตอบอยู่ที่การผสมผสานคุณสมบัติที่เป็นเอกลักษณ์ของวัสดุนี้ มีความเป็นฉนวนสูง ซึ่งหมายความว่าสามารถทนต่อแรงดันไฟฟ้าสูงได้โดยไม่พังทลาย มีเสถียรภาพทางความร้อนที่ดีเยี่ยม โดยคงคุณสมบัติไว้ที่อุณหภูมิสูงถึง 105°C หรือสูงกว่า มีความชื้นต่ำและต้านทานการดูดซึมความชื้น ซึ่งเป็นสิ่งสำคัญเนื่องจากความชื้นทำให้ประสิทธิภาพของฉนวนลดลง มันเข้ากันได้กับน้ำมันหม้อแปลงสร้างระบบฉนวนเสริมฤทธิ์กัน และมีความแข็งแรงทางกลไกเพียงพอที่จะทนทานต่อความเค้นจากการพันและการประกอบ บทความนี้จะตรวจสอบคุณสมบัติแต่ละอย่างในรายละเอียดทางเทคนิค โดยอธิบายว่ากระดาษคราฟท์ฉนวนไฟฟ้ามีคุณสมบัติตรงตามข้อกำหนดที่ต้องการของหม้อแปลงชนิดน้ำมันได้อย่างไร นอกจากนี้เรายังจะให้ข้อมูลจำเพาะและข้อมูลประสิทธิภาพจากโรงงานของเรา Suzhou Hanyao New Materials Co., Ltd. ซึ่งได้รับการจัดหาวัสดุฉนวนไฟฟ้าบนหม้อแปลงชนิดน้ำมันให้กับผู้ผลิตมานานกว่าทศวรรษ

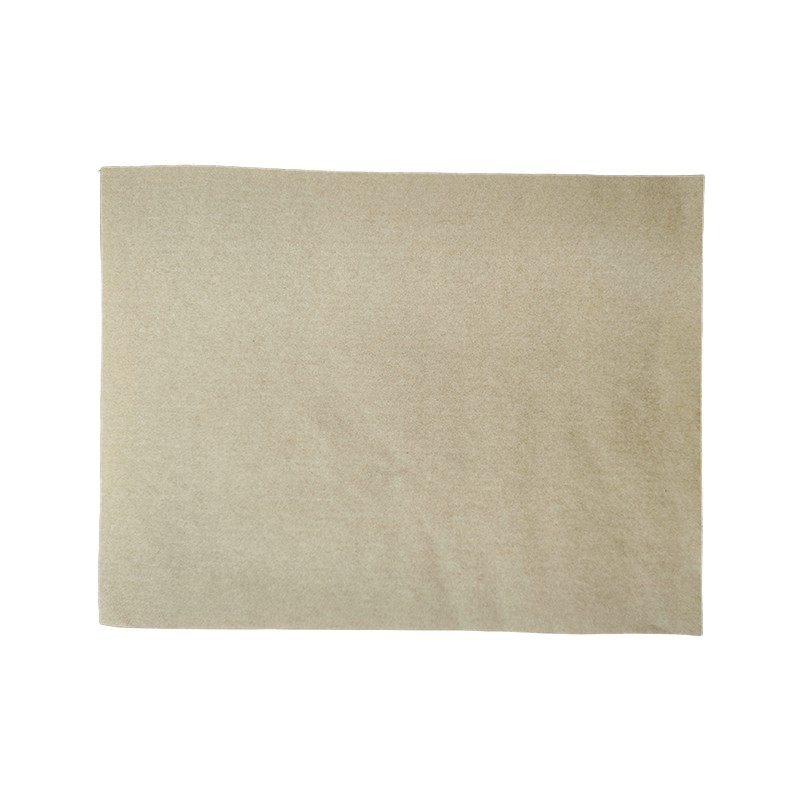

กระดาษคราฟท์ฉนวนไฟฟ้าเป็นกระดาษชนิดพิเศษที่ผลิตจากเยื่อไม้เนื้ออ่อนไม่ฟอกขาวโดยใช้กระบวนการเยื่อคราฟท์ คำว่า "คราฟท์" มาจากคำภาษาเยอรมันที่แปลว่าความแข็งแกร่ง และอธิบายคุณลักษณะที่สำคัญที่สุดของกระดาษได้อย่างแม่นยำ ต่างจากกระดาษธรรมดาซึ่งทำจากเส้นใยสั้นและสารเติมแต่งสารเคมี กระดาษคราฟท์ฉนวนไฟฟ้าทำจากเส้นใยเซลลูโลสยาวที่ไม่เสียหายซึ่งก่อให้เกิดโครงข่ายหนาแน่นและประสานกัน เครือข่ายนี้ให้ความแข็งแรงทางกลและความสมบูรณ์ของไดอิเล็กทริกที่จำเป็นสำหรับฉนวนหม้อแปลง กระดาษผลิตในช่วงความหนาตั้งแต่ 50 ไมโครเมตร ถึง 250 ไมโครเมตร และในช่วงน้ำหนักพื้นฐาน ตั้งแต่ 60 แกรม ถึง 200 แกรม
สาเหตุที่กระดาษคราฟท์ฉนวนไฟฟ้ากลายเป็นมาตรฐานสำหรับหม้อแปลงชนิดน้ำมันไม่ใช่คุณสมบัติเดียว แต่เป็นการผสมผสานระหว่างคุณสมบัติที่ไม่มีวัสดุอื่นใดเทียบได้ในราคาที่เทียบเคียงได้ กระดาษนี้เป็นไดอิเล็กตริกที่ดีเยี่ยม โดยมีความต้านทานการแตกตัว 8-12 กิโลโวลต์/มม. เมื่อแห้ง มีความเสถียรทางความร้อน โดยมีอุณหภูมิการทำงานต่อเนื่องที่ 105°C และความสามารถระยะสั้นที่ 120°C มีความแข็งแรงทางกลไก โดยมีความต้านทานแรงดึง 80-120 MPa ในทิศทางของเครื่องจักร สามารถเข้ากันได้ทางเคมีกับน้ำมันหม้อแปลง ทำให้เกิดระบบฉนวนเสริมฤทธิ์กันที่มากกว่าผลรวมของชิ้นส่วน และพร้อมใช้งาน คุ้มค่า และง่ายต่อการแปรรูปในการผลิตหม้อแปลงไฟฟ้า โรงงานของเราที่ซูโจวฮันเหยานิววัสดุบจก.เราผลิตวัสดุฉนวนไฟฟ้าบนหม้อแปลงชนิดน้ำมันมานานกว่าทศวรรษ และเราได้เห็นคุณสมบัติเหล่านี้ได้รับการตรวจสอบในการติดตั้งหลายพันแห่งทั่วโลก
ตารางด้านล่างสรุปคุณสมบัติที่สำคัญของกระดาษคราฟท์ฉนวนไฟฟ้าและเปรียบเทียบกับวัสดุฉนวนหม้อแปลงทั่วไปอื่น ๆ
| คุณสมบัติ | กระดาษคราฟท์ | Nomex (อะรามิด) | ฟิล์มโพลีเอสเตอร์ |
| ความเป็นฉนวน (kV/mm) | 8 - 12 | 20 - 30 | 100 - 200 |
| อุณหภูมิในการทำงานต่อเนื่อง (°C) | 105 | 220 | 130 |
| ความต้านแรงดึง (MPa) | 80 - 120 | 50 - 80 | 150 - 250 |
| ความเข้ากันได้กับน้ำมัน | ยอดเยี่ยม | ดี | ยุติธรรม |
| ค่าใช้จ่าย | ต่ำ | สูง | ปานกลาง |
| การใช้งานทั่วไป | จำหน่ายและหม้อแปลงไฟฟ้ากำลัง | หม้อแปลงอุณหภูมิสูง | ตัวเก็บประจุ การใช้งานพิเศษ |
ความโดดเด่นของกระดาษคราฟท์ฉนวนไฟฟ้าไม่ใช่เรื่องบังเอิญ เป็นผลมาจากการวิจัยและพัฒนามานานหลายทศวรรษโดยผู้ผลิตกระดาษและนักออกแบบหม้อแปลงไฟฟ้า กระดาษนี้ได้รับการปรับให้เหมาะกับความต้องการเฉพาะของหม้อแปลงชนิดน้ำมัน และยังคงเป็นวัสดุที่เลือกใช้สำหรับหม้อแปลงไฟฟ้าระบบจำหน่ายและหม้อแปลงไฟฟ้ากำลังส่วนใหญ่ที่ผลิตในปัจจุบัน ที่โรงงานของเรา เราภูมิใจที่ได้มีส่วนร่วมในมรดกนี้ด้วยการผลิตวัสดุฉนวนไฟฟ้าคุณภาพสูงสำหรับหม้อแปลงชนิดน้ำมันที่ตรงตามข้อกำหนดเฉพาะที่เป็นที่ต้องการมากที่สุด
หน้าที่หลักของกระดาษคราฟท์ฉนวนไฟฟ้าในหม้อแปลงชนิดน้ำมันคือการสร้างกำแพงกั้นอิเล็กทริกระหว่างส่วนประกอบที่เป็นสื่อกระแสไฟฟ้า กระดาษถูกพันรอบตัวนำทองแดงหรืออะลูมิเนียมที่ประกอบเป็นขดลวดหม้อแปลง นอกจากนี้ยังใช้เพื่อแยกขดลวดออกจากแกนกลางและแยกออกจากกัน ความเป็นฉนวนของกระดาษจะเป็นตัวกำหนดว่ากระดาษจะทนต่อแรงดันไฟฟ้าได้มากเพียงใดก่อนที่จะพัง เมื่อแรงดันไฟฟ้าถูกจ่ายลงบนกระดาษ วัสดุจะมีขั้ว และสนามไฟฟ้าจะกระจายไปตามความหนาของกระดาษ หากแรงดันไฟฟ้าเกินค่าความเป็นฉนวนของกระดาษ วัสดุจะแตกตัวและเกิดเส้นทางนำไฟฟ้าขึ้น ซึ่งจะส่งผลให้เกิดการลัดวงจรและความล้มเหลวของหม้อแปลงไฟฟ้า
ความเป็นฉนวนของกระดาษคราฟท์ฉนวนไฟฟ้าถูกกำหนดโดยความหนาแน่น ความหนา และปริมาณความชื้น กระดาษที่มีความหนาแน่นสูงกว่าจะมีโครงสร้างเส้นใยที่มีขนาดกะทัดรัดมากขึ้น ซึ่งช่วยเพิ่มความแข็งแรงของไดอิเล็กทริก กระดาษที่หนากว่าจะมีแรงดันพังทลายที่สูงกว่า แต่ก็มีความแข็งมากกว่าและม้วนยากกว่าด้วย ปริมาณความชื้นเป็นสิ่งสำคัญ: ความชื้นแม้แต่ 1% ก็สามารถลดความเป็นฉนวนลงได้ 50% หรือมากกว่านั้น นี่คือสาเหตุที่ทำให้กระดาษแห้งและชุบน้ำมันภายใต้สุญญากาศก่อนที่จะนำหม้อแปลงไปใช้ น้ำมันจะเติมช่องว่างระหว่างเส้นใยกระดาษและไล่ความชื้น เพื่อคืนความเป็นฉนวน ตารางด้านล่างแสดงค่าความเป็นฉนวนของกระดาษคราฟท์ฉนวนไฟฟ้าที่ระดับความชื้นต่างๆ
| ปริมาณความชื้น (%) | ความเป็นฉนวน (kV/mm) | หมายเหตุ |
| 0.1 (แห้ง) | 10 - 12 | โดยทั่วไปหลังจากการอบแห้งแบบสุญญากาศ |
| 0.5 | 8 - 10 | เป็นที่ยอมรับสำหรับแอปพลิเคชันส่วนใหญ่ |
| 1.0 | 5 - 7 | ต้องใช้การอบแห้งเพิ่มเติม |
| 2.0 | 3 - 4 | ไม่ยอมรับสำหรับหม้อแปลงไฟฟ้าแรงสูง |
| 4.0 | 1 - 2 | การย่อยสลายอย่างรุนแรง |
ที่โรงงานของเรา เราผลิตวัสดุฉนวนไฟฟ้าบนหม้อแปลงชนิดน้ำมันที่มีค่าความเป็นฉนวน 10-12 kV/mm ที่ความชื้น 0.1% นอกจากนี้เรายังให้การสนับสนุนด้านเทคนิคแก่ลูกค้าของเราเพื่อให้แน่ใจว่ากระดาษแห้งและชุบอย่างเหมาะสมก่อนใช้งาน ประสิทธิภาพการเป็นฉนวนของกระดาษได้รับการตรวจสอบผ่านการทดสอบเป็นประจำตามมาตรฐาน IEC 60243 และ ASTM D149 การควบคุมคุณภาพที่เข้มงวดนี้ทำให้มั่นใจได้ว่ากระดาษคราฟท์ฉนวนไฟฟ้าของเราตรงตามข้อกำหนดที่ต้องการของหม้อแปลงชนิดน้ำมัน
ความคงตัวทางความร้อนของกระดาษคราฟท์ฉนวนไฟฟ้าเป็นปัจจัยสำคัญในการกำหนดอายุการใช้งานของหม้อแปลงชนิดน้ำมัน กระดาษสัมผัสกับอุณหภูมิการทำงานต่อเนื่องที่ 80-105°C โดยมีอุณหภูมิเปลี่ยนแปลงในระยะสั้นถึง 120°C หรือสูงกว่าในระหว่างสภาวะโอเวอร์โหลด ตลอดอายุการใช้งาน 30 ปี กระดาษผ่านการย่อยสลายด้วยความร้อนช้า ซึ่งจะลดความแข็งแรงเชิงกลและความแข็งแรงของไดอิเล็กทริกในที่สุด อัตราการย่อยสลายถูกกำหนดโดยอุณหภูมิและการมีอยู่ของออกซิเจนและความชื้น กระดาษถูกจำแนกตามระดับความร้อน ซึ่งระบุถึงอุณหภูมิการทำงานต่อเนื่องสูงสุด ระดับความร้อนที่พบบ่อยที่สุดสำหรับฉนวนหม้อแปลงคือ A (105°C), E (120°C), B (130°C) และ F (155°C)
การย่อยสลายด้วยความร้อนของเซลลูโลสเป็นปฏิกิริยาเคมีลำดับแรก อัตราการย่อยสลายเป็นไปตามสมการอาร์เรเนียส ซึ่งระบุว่าอัตราการเกิดปฏิกิริยาจะเพิ่มขึ้นสองเท่าเมื่ออุณหภูมิเพิ่มขึ้นทุกๆ 8-10°C ซึ่งหมายความว่าอายุการใช้งานของกระดาษจะลดลงครึ่งหนึ่งเมื่ออุณหภูมิในการทำงานเพิ่มขึ้นทุกๆ 8-10°C ความสัมพันธ์นี้เป็นพื้นฐานสำหรับเส้นโค้ง "อายุการใช้งานของฉนวน" ที่ใช้ในการออกแบบหม้อแปลงไฟฟ้า ความคงตัวทางความร้อนของกระดาษจะเพิ่มขึ้นโดยการกำจัดออกซิเจนและความชื้นในระหว่างกระบวนการผลิต การชุบกระดาษด้วยน้ำมันหม้อแปลงยังช่วยชะลอการย่อยสลายโดยไม่รวมออกซิเจน ตารางด้านล่างแสดงอายุการใช้งานที่คาดหวังของกระดาษคราฟท์ฉนวนไฟฟ้าที่อุณหภูมิการทำงานที่แตกต่างกัน
| อุณหภูมิในการทำงาน (°C) | อายุขัยที่คาดหวัง (ปี) | หมายเหตุ |
| 80 | 50+ | สภาพการทำงานปกติ |
| 95 | 25 - 30 | อุณหภูมิจุดร้อนทั่วไป |
| 105 | 15 - 20 | คะแนนต่อเนื่องสูงสุด |
| 120 | 5 - 8 | สภาพโอเวอร์โหลด |
| 140 | 1 - 2 | โอเวอร์โหลดฉุกเฉิน |
โรงงานของเราที่ Suzhou Hanyao New Materials Co., Ltd. ผลิตวัสดุฉนวนไฟฟ้าบนหม้อแปลงชนิดน้ำมันที่มีระดับความร้อน 105°C และเรายังสามารถจัดหากระดาษที่มีเสถียรภาพทางความร้อนที่เพิ่มขึ้นสำหรับการใช้งานที่อุณหภูมิสูงขึ้น เราทำการทดสอบการเสื่อมสภาพแบบเร่งบนกระดาษของเราเพื่อตรวจสอบประสิทธิภาพการระบายความร้อน ในการทดสอบเหล่านี้ กระดาษจะถูกบ่มที่อุณหภูมิที่สูงขึ้น และจะมีการวัดความต้านทานแรงดึงและความเป็นฉนวนเป็นระยะๆ ผลลัพธ์จะใช้ในการทำนายอายุการใช้งานของกระดาษที่อุณหภูมิการทำงานปกติ ข้อมูลนี้มอบให้แก่ลูกค้าของเราเพื่อช่วยในการคำนวณการออกแบบหม้อแปลงไฟฟ้า
ปฏิสัมพันธ์ระหว่างกระดาษคราฟท์ฉนวนไฟฟ้า ความชื้น และน้ำมันหม้อแปลงเป็นหนึ่งในส่วนที่สำคัญที่สุดของการออกแบบฉนวนหม้อแปลง กระดาษมีคุณสมบัติดูดความชื้น ซึ่งหมายความว่าสามารถดูดซับความชื้นจากอากาศได้อย่างง่ายดาย นี่เป็นปัญหาเนื่องจากความชื้นลดความเป็นฉนวนของทั้งกระดาษและน้ำมัน ในหม้อแปลงไฟฟ้า ปริมาณความชื้นของกระดาษจะต้องรักษาให้ต่ำกว่า 0.5% โดยน้ำหนัก เพื่อให้มั่นใจถึงประสิทธิภาพของฉนวนที่เชื่อถือได้ การบรรลุเป้าหมายนี้ต้องใช้การผสมผสานระหว่างการทำให้แห้งแบบสุญญากาศและการชุบน้ำมัน ในระหว่างกระบวนการผลิต หม้อแปลงจะถูกให้ความร้อนและอพยพออกเพื่อขจัดความชื้นออกจากกระดาษและน้ำมัน จากนั้นนำน้ำมันไปใช้ในสุญญากาศ เพื่อเติมช่องว่างในกระดาษและแทนที่ความชื้นที่เหลืออยู่
ความสัมพันธ์ระหว่างกระดาษ น้ำมัน และความชื้นเป็นแบบไดนามิก กระดาษและน้ำมันจะแลกเปลี่ยนความชื้นกันจนกระทั่งถึงจุดสมดุล ปริมาณความชื้นที่สมดุลของกระดาษจะขึ้นอยู่กับอุณหภูมิและปริมาณความชื้นของน้ำมัน ที่อุณหภูมิการทำงานปกติ (80-95°C) กระดาษจะดูดซับความชื้นจากน้ำมันหากมีความชื้นของน้ำมันสูง ด้วยเหตุนี้จึงต้องเก็บน้ำมันไว้ให้แห้ง ตารางด้านล่างแสดงปริมาณความชื้นสมดุลของกระดาษคราฟท์ฉนวนไฟฟ้าที่ระดับความชื้นและอุณหภูมิน้ำมันต่างๆ
| ความชื้นน้ำมัน (ppm) | ความชื้นกระดาษที่ 60°C (%) | ความชื้นกระดาษที่ 80°C (%) | ความชื้นกระดาษที่ 100°C (%) |
| 5 | 0.2 | 0.1 | 0.05 |
| 10 | 0.4 | 0.2 | 0.1 |
| 20 | 0.8 | 0.4 | 0.2 |
| 30 | 1.2 | 0.6 | 0.3 |
| 50 | 2.0 | 1.0 | 0.5 |
ที่โรงงานของเรา เรามีกระดาษคราฟท์ฉนวนไฟฟ้าที่มีความชื้นน้อยกว่า 0.5% ตามที่ให้มา นอกจากนี้เรายังให้การสนับสนุนทางเทคนิคแก่ลูกค้าของเราเพื่อให้แน่ใจว่ากระดาษแห้งและชุบอย่างเหมาะสมในระหว่างการผลิตหม้อแปลงไฟฟ้า ห้องปฏิบัติการควบคุมคุณภาพของเรามีอุปกรณ์ครบครันเพื่อตรวจวัดปริมาณความชื้นโดยใช้วิธี Karl Fischer และเราทดสอบกระดาษทุกชุดก่อนจัดส่ง เพื่อให้มั่นใจว่าลูกค้าของเราจะได้รับวัสดุฉนวนไฟฟ้าบนหม้อแปลงชนิดน้ำมันที่ตรงตามข้อกำหนดด้านความชื้นและจะทำงานได้อย่างน่าเชื่อถือในหม้อแปลงของพวกเขา
ความเข้ากันได้ทางกลและทางเคมีของกระดาษคราฟท์ฉนวนไฟฟ้ากับน้ำมันหม้อแปลงและกระบวนการม้วนเป็นสิ่งสำคัญสำหรับความน่าเชื่อถือในระยะยาวของหม้อแปลง กระดาษต้องมีความแข็งแรงทางกลเพียงพอที่จะทนทานต่อความเค้นของการม้วนและการประกอบ และต้องมีความเสถียรทางเคมีเมื่อมีน้ำมันและวัสดุที่ใช้ในหม้อแปลงไฟฟ้า โดยทั่วไปความแข็งแรงทางกลจะวัดจากความต้านทานแรงดึง ความต้านทานการฉีกขาด และการยืดตัว กระดาษจะต้องมีความต้านทานแรงดึงเพียงพอที่จะต้านทานการแตกหักระหว่างการม้วน และต้องมีความยืดหยุ่นเพียงพอที่จะปรับรูปทรงของขดลวดได้โดยไม่แตกร้าว ตารางด้านล่างแสดงคุณสมบัติทางกลทั่วไปของกระดาษคราฟท์ฉนวนไฟฟ้า
| คุณสมบัติ | ค่าทั่วไป | วิธีทดสอบ |
| ความต้านแรงดึง (MD) (MPa) | 80 - 120 | ISO 1924-2 |
| ความต้านแรงดึง (CD) (MPa) | 40 - 60 | ISO 1924-2 |
| การยืดตัวที่จุดขาด (MD) (%) | 2 - 4 | ISO 1924-2 |
| ความต้านทานการฉีกขาด (mN) | 500 - 800 | ไอเอสโอ 1974 |
| น้ำหนักพื้นฐาน (แกรม) | 60 - 200 | ISO 536 |
| ความหนา (ไมโครเมตร) | 50 - 250 | ISO 534 |
ความเข้ากันได้ทางเคมีของกระดาษกับน้ำมันหม้อแปลงก็มีความสำคัญเช่นกัน กระดาษจะต้องไม่ปล่อยสารประกอบที่เป็นอันตรายลงในน้ำมัน และต้องไม่ย่อยสลายเมื่อมีสารเติมแต่งในน้ำมัน โดยทั่วไปกระดาษจะทำจากเยื่อกระดาษคราฟท์ไม้เนื้ออ่อนที่ไม่ฟอกขาว ซึ่งมีความเสถียรทางเคมีและเข้ากันได้กับน้ำมันแร่ กระดาษอาจได้รับการบำบัดด้วยสารเติมแต่ง เช่น สารประกอบที่มีไนโตรเจน เพื่อเพิ่มเสถียรภาพทางความร้อน ที่โรงงานของเรา เราทดสอบความเข้ากันได้ทางเคมีของกระดาษกับน้ำมันหม้อแปลงตามมาตรฐาน ASTM D3455 การทดสอบนี้เกี่ยวข้องกับการทำให้กระดาษเสื่อมสภาพในน้ำมันที่อุณหภูมิสูง และวัดการเปลี่ยนแปลงคุณสมบัติของน้ำมัน ผลลัพธ์ยืนยันว่าวัสดุฉนวนไฟฟ้าของเราในหม้อแปลงชนิดน้ำมันสามารถเข้ากันได้ทางเคมีกับน้ำมันหม้อแปลง และจะไม่ส่งผลเสียต่อประสิทธิภาพของน้ำมัน
วัสดุทั้งหมดเสื่อมสภาพตามกาลเวลา และกระดาษคราฟท์ฉนวนไฟฟ้าก็ไม่มีข้อยกเว้น การเสื่อมสภาพของกระดาษเกิดจากการรวมกันของการย่อยสลายด้วยความร้อน ออกซิเดชัน และไฮโดรไลซิส อัตราการเสื่อมสภาพขึ้นอยู่กับอุณหภูมิในการทำงาน ปริมาณความชื้น และปริมาณออกซิเจน โดยทั่วไปอายุการใช้งานของกระดาษจะสิ้นสุดลงคือจุดที่ความต้านทานแรงดึงลดลงเหลือ 50% ของมูลค่าเดิม ณ จุดนี้ กระดาษถือว่ามีความแข็งแรงทางกลไกและอาจไม่สามารถทนต่อความเครียดจากการลัดวงจรหรือการโอเวอร์โหลดได้ ความเป็นฉนวนของกระดาษจะลดลงตามอายุด้วย แต่ความแข็งแรงทางกลมักจะเป็นปัจจัยจำกัด
สามารถตรวจสอบการเสื่อมสภาพของกระดาษได้โดยการวิเคราะห์น้ำมันสำหรับก๊าซละลายและสารประกอบฟูรานิก สารประกอบฟูรานิก เช่น 2-เฟอร์ฟูรัลดีไฮด์ (2-FAL) เกิดจากการย่อยสลายเซลลูโลส ความเข้มข้นของ 2-FAL ในน้ำมันมีความสัมพันธ์กับระดับการย่อยสลายของกระดาษ ความเข้มข้น 2-FAL สูงบ่งชี้ว่ากระดาษใกล้จะหมดอายุการใช้งานแล้ว ตารางด้านล่างแสดงความสัมพันธ์ระหว่างความเข้มข้น 2-FAL และระดับการย่อยสลายของกระดาษ
| ความเข้มข้น 2-FAL (พีพีบี) | ระดับการย่อยสลายของกระดาษ | การดำเนินการที่แนะนำ |
| <100 | การแก่ชราตามปกติ | ดำเนินการตามปกติต่อไป |
| 100 - 500 | อายุปานกลาง | เพิ่มความถี่ในการตรวจสอบ |
| 500 - 1,000 | มีอายุมากขึ้นอย่างเห็นได้ชัด | แผนการปรับปรุงใหม่ |
| 1,000 - 2000 | การแก่ชราขั้นสูง | กำหนดการปรับปรุงใหม่ |
| > 2000 | วิกฤต | จำเป็นต้องดำเนินการทันที |
ที่โรงงานของเรา เราให้การสนับสนุนทางเทคนิคแก่ลูกค้าเพื่อช่วยประเมินสภาพของฉนวนหม้อแปลง เราสามารถให้ข้อมูลอ้างอิงเกี่ยวกับคุณลักษณะการเสื่อมสภาพของกระดาษคราฟท์ฉนวนไฟฟ้าของเราได้ และเราสามารถช่วยตีความผลการวิเคราะห์น้ำมันได้ เป้าหมายของเราคือการช่วยให้ลูกค้าของเรายืดอายุของหม้อแปลงและหลีกเลี่ยงความล้มเหลวที่ไม่คาดคิด ด้วยการทำความเข้าใจกระบวนการเสื่อมสภาพและการตรวจสอบสภาพของฉนวน ผู้ควบคุมหม้อแปลงไฟฟ้าจึงสามารถตัดสินใจโดยมีข้อมูลรอบด้านเกี่ยวกับการบำรุงรักษาและการเปลี่ยนทดแทนได้
คำถามที่ 1: ความเป็นฉนวนโดยทั่วไปของกระดาษคราฟท์ฉนวนไฟฟ้าคืออะไร?
คำตอบ: ความเป็นฉนวนโดยทั่วไปของกระดาษคราฟท์ฉนวนไฟฟ้าคือ 8-12 kV/mm ขึ้นอยู่กับความหนาแน่น ความหนา และปริมาณความชื้น ที่ความชื้น 0.1% กระดาษคราฟท์คุณภาพสูงสามารถบรรลุ 10-12 kV/mm ที่ความชื้น 1% ความเป็นฉนวนจะลดลงเหลือ 5-7 kV/mm ด้วยเหตุนี้กระดาษจึงต้องทำให้แห้งและชุบน้ำมันก่อนใช้งาน ที่ Suzhou Hanyao New Materials Co., Ltd. วัสดุฉนวนไฟฟ้าบนหม้อแปลงชนิดน้ำมันของเรามีคุณสมบัติตรงตามข้อกำหนด IEC 60243 และ ASTM D149
คำถามที่ 2: ความชื้นส่งผลต่อประสิทธิภาพของกระดาษคราฟท์ฉนวนไฟฟ้าอย่างไร
คำตอบ: ความชื้นมีผลเสียต่อความเป็นฉนวนของกระดาษคราฟท์ฉนวนไฟฟ้า ความชื้นแม้เพียงเล็กน้อย เช่น 1% ก็สามารถลดความเป็นฉนวนลงได้ 50% หรือมากกว่านั้น ความชื้นยังช่วยเร่งการเสื่อมสภาพเนื่องจากความร้อนของกระดาษอีกด้วย ด้วยเหตุผลเหล่านี้ ความชื้นของกระดาษจึงต้องรักษาให้ต่ำกว่า 0.5% ของน้ำหนัก ซึ่งสามารถทำได้โดยการทำให้แห้งแบบสุญญากาศและการทำให้น้ำมันมีขึ้นในระหว่างการผลิตหม้อแปลงไฟฟ้า โรงงานของเราจำหน่ายกระดาษที่มีความชื้นน้อยกว่า 0.5% และให้การสนับสนุนด้านเทคนิคสำหรับการทำให้แห้งและการทำให้ชุ่ม
คำถามที่ 3: อุณหภูมิการทำงานสูงสุดสำหรับกระดาษคราฟท์ฉนวนไฟฟ้าคือเท่าไร?
คำตอบ: อุณหภูมิการทำงานต่อเนื่องสูงสุดสำหรับกระดาษคราฟท์ฉนวนไฟฟ้ามาตรฐานคือ 105°C ซึ่งสอดคล้องกับระดับความร้อน A ที่อุณหภูมินี้กระดาษจะมีอายุการใช้งานประมาณ 15-20 ปี สำหรับการใช้งานที่มีอุณหภูมิสูง สามารถใช้กระดาษที่มีเสถียรภาพทางความร้อนเพิ่มขึ้นได้ กระดาษเหล่านี้จัดอยู่ในประเภทความร้อน E (120°C), B (130°C) หรือ F (155°C) การเลือกใช้กระดาษขึ้นอยู่กับการออกแบบของหม้อแปลงไฟฟ้าและโปรไฟล์การรับน้ำหนักที่คาดหวัง โรงงานของเราสามารถจัดหากระดาษสำหรับประเภทการระบายความร้อนทั้งหมดนี้ได้
คำถามที่ 4: กระดาษคราฟท์ฉนวนไฟฟ้าได้รับการทดสอบคุณภาพอย่างไร
คำตอบ: กระดาษคราฟท์ฉนวนไฟฟ้าได้รับการทดสอบสำหรับคุณสมบัติต่างๆ รวมถึงความเป็นฉนวน ความต้านทานแรงดึง ความต้านทานการฉีกขาด ปริมาณความชื้น และความเข้ากันได้ทางเคมีกับน้ำมันหม้อแปลง การทดสอบดำเนินการตามมาตรฐานสากล เช่น IEC 60243, ISO 1924-2 และ ASTM D3455 ที่โรงงานของเรา เราทดสอบกระดาษทุกชุดก่อนจัดส่งและมอบใบรับรองการวิเคราะห์ให้กับลูกค้าของเรา นอกจากนี้เรายังดำเนินการทดสอบอายุแบบเร่งเพื่อตรวจสอบประสิทธิภาพในระยะยาวของกระดาษของเรา
คำถามที่ 5: กระดาษคราฟท์ฉนวนไฟฟ้าสามารถรีไซเคิลได้หรือไม่?
คำตอบ: ได้ กระดาษคราฟท์ฉนวนไฟฟ้าสามารถรีไซเคิลได้ มันทำจากเยื่อไม้ซึ่งเป็นทรัพยากรหมุนเวียน และสามารถนำกลับมาใช้ใหม่เพื่อผลิตผลิตภัณฑ์กระดาษใหม่ได้ อย่างไรก็ตามกระดาษอาจมีน้ำมันหม้อแปลงปนเปื้อนซึ่งจะต้องนำออกก่อนรีไซเคิล น้ำมันสามารถนำกลับมาใช้ใหม่ได้ และกระดาษก็สามารถรีไซเคิลได้ ที่ Suzhou Hanyao New Materials Co., Ltd. เรามุ่งมั่นที่จะรักษาความยั่งยืนและสนับสนุนให้ลูกค้าของเรารีไซเคิลกระดาษฉนวนที่ใช้แล้ว
กระดาษคราฟท์ฉนวนไฟฟ้าเป็นส่วนประกอบสำคัญของหม้อแปลงชนิดน้ำมัน ซึ่งทำหน้าที่เป็นตัวกั้นอิเล็กทริกที่ป้องกันการพังทลายของไฟฟ้า ความเป็นฉนวนสูง ความคงตัวทางความร้อน ความต้านทานความชื้น และความเข้ากันได้ทางเคมีกับน้ำมันหม้อแปลง ทำให้เป็นวัสดุที่เลือกใช้สำหรับการใช้งานที่มีความต้องการสูงนี้ ประสิทธิภาพของกระดาษถูกกำหนดโดยคุณสมบัติของกระดาษและการดูแลที่ทำให้กระดาษแห้งและชุบในระหว่างการผลิตหม้อแปลงไฟฟ้า ด้วยการทำความเข้าใจปัจจัยเหล่านี้ ผู้ออกแบบหม้อแปลงและผู้ปฏิบัติงานจึงสามารถรับประกันประสิทธิภาพที่เชื่อถือได้และระยะยาวของอุปกรณ์ของตน
ที่ Suzhou Hanyao New Materials Co., Ltd. เราได้จัดหาวัสดุฉนวนไฟฟ้าคุณภาพสูงสำหรับหม้อแปลงชนิดน้ำมันให้กับผู้ผลิตมานานกว่าทศวรรษ โรงงานของเรามีอุปกรณ์การผลิตและการทดสอบที่ล้ำสมัย และระบบควบคุมคุณภาพของเราได้รับการรับรองมาตรฐาน ISO 9001 เรามุ่งมั่นที่จะมอบผลิตภัณฑ์คุณภาพสูงสุดและการสนับสนุนด้านเทคนิคที่พวกเขาต้องการเพื่อประสบความสำเร็จแก่ลูกค้า ไม่ว่าคุณกำลังออกแบบหม้อแปลงใหม่หรือบำรุงรักษาหม้อแปลงที่มีอยู่ เราขอเชิญคุณติดต่อเราเพื่อหารือเกี่ยวกับข้อกำหนดวัสดุฉนวนไฟฟ้าของคุณ
ติดต่อ Suzhou Hanyao New Materials Co., Ltd. ได้แล้ววันนี้เพื่อเรียนรู้เพิ่มเติมเกี่ยวกับกระดาษคราฟท์ฉนวนไฟฟ้าของเรา และวิธีที่กระดาษดังกล่าวสามารถตอบสนองความต้องการฉนวนหม้อแปลงไฟฟ้าของคุณได้
